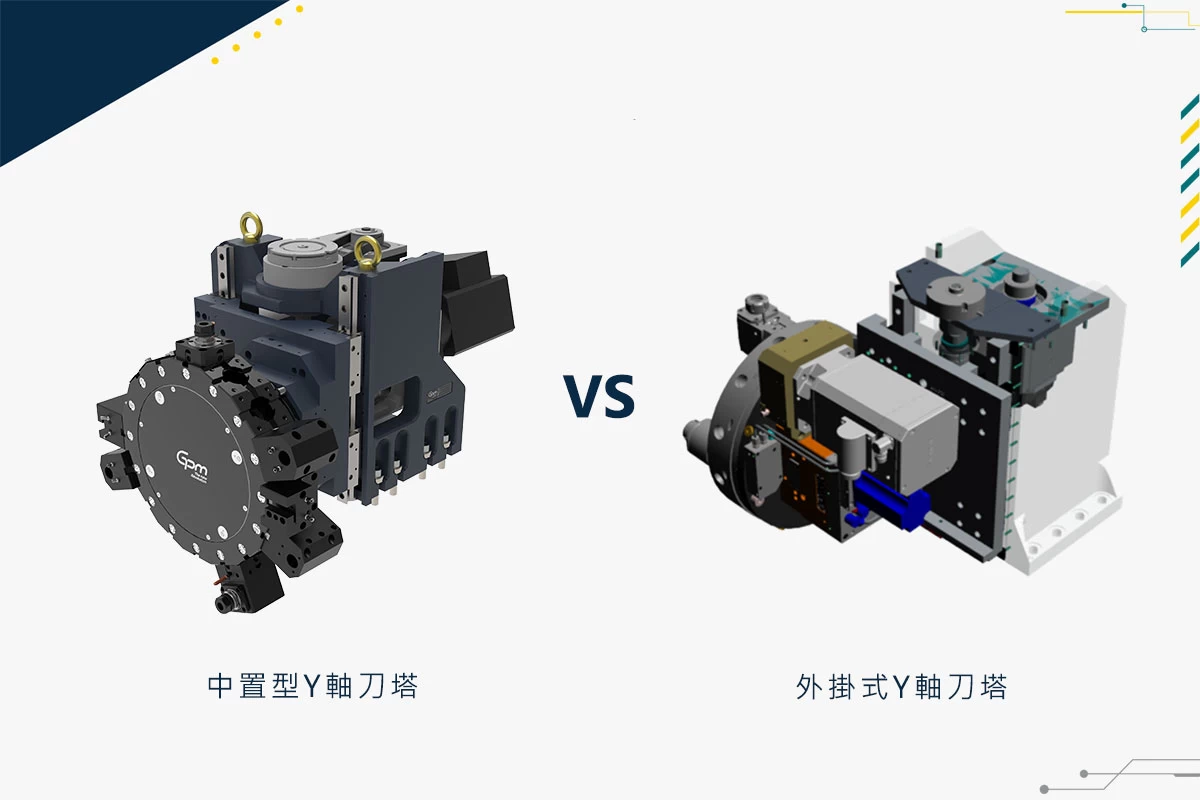

CNC機台的中置Y軸 vs 外掛Y軸，哪個更適合你？

一、簡述

它是一種帶Y軸的機型

二、Y軸的加工能力

Y 軸的功能可以顯著提高複雜工件的加工能力，並且對多項加工工序（如高精度銑槽和 X 軸偏心鑽孔）的加工精度有顯著的改善作用。其主要優勢包括：

• 充裕的 Y 軸行程
  Y 軸的行程為 100 mm (±50 mm)，這樣的行程範圍使得加工變得更加靈活高效，能夠應對多樣化的零件加工需求。
• 高剛性硬軌設計
  Y 軸線軌使用滾柱型式且採用大跨距的硬軌設計，並採用低重心結構，這樣的設計可以顯著提高機床的剛性。
  剛性增強能有效減少加工過程中的振動和變形，保證加工精度。
• 30˚ 的 X 軸與 Y 軸夾角設計
  X 軸與 Y 軸的夾角為 30˚，這樣的設計能讓刀塔的重心保持在床鞍滑軌範圍內，從而確保加工過程中的穩定性和剛性。同時，這樣的設計可以減少刀塔自重對加工精度的影響，減少變形，進一步提高加工精度。
• 提高銑槽精度
  透過 Y 軸的精確控制，能夠實現高精度的銑槽加工，對於細緻的工件加工尤其重要。

三、Y軸的配置

1. 外掛式 Y 軸配置

外掛式 Y 軸具有以下特點：

• 本體剛性強：外掛式 Y 軸具有強大的本體剛性，能夠支持高精度和高穩定性的加工，尤其適用於需要大切削力的操作。
• 適用於單主軸／雙主軸車床：該系統可以應用於單主軸或雙主軸的車床，滿足不同的加工需求。
• 二線軌及一螺桿設計：採用二線軌和一螺桿結構，提供更高的穩定性和精度。
• Y 軸行程±50~60mm：具有較大的行程範圍（±50~60mm），能夠進行更靈活的加工。
• 雙重保障的刹車系統：標配 Y 軸電磁剎車，並且可以額外加裝馬達剎車系統，提供雙重保障，防止運動過程中的不必要移動或震動。
• 切削力強：其切削力等同於標準的 434 型號，能夠應對大負荷的切削需求。

2. 中置式 Y 軸配置

中置式 Y 軸在設計上注重高剛性和空間的利用，特點如下：

• 高剛性滾柱線軌架構：使用高剛性滾柱線軌結構，提升整體系統的精度和穩定性，特別適用於要求高精度的加工場合。
• 干涉小、節省空間：設計緊湊，干涉小，比傳統設計節省 30% 的配置空間，有助於提高整體機床布局的效率。
• 大偏置量、額外增加 80mm：提供更多的配置空間，尤其適用於需要避開尾座的加工，增加了靈活性。
• 刀盤選擇多樣：可配置 BMT45、BMT55 或 BMT65 刀盤，根據不同的加工需求選擇合適的刀盤規格。
• 雙重刹車保護：除了 Y 軸馬達本身具備煞車功能外，還可選擇額外加裝 Y 軸電磁煞車系統，實現雙重保障，確保運動精度和安全。
• 適用於中輕切削：此配置更適用於中等至輕型的切削工作，適合精細加工和較低負載的工件。
• 應用面廣：適用於配置斜床身的機型，並且支援單主軸單刀塔的加工方式。

外掛型

中置型

總結

兩種配置各有優勢，選擇時需根據加工需求、工件特性及機床結構來決定。

• 外掛式：強調大行程和強切削力，適合需要高剛性和大負荷切削的應用，尤其在雙主軸車床中有出色表現。
• 中置式：以高剛性和空間節省為特點，特別適合中輕切削的應用，能有效減少干涉並提高空間利用效率。
