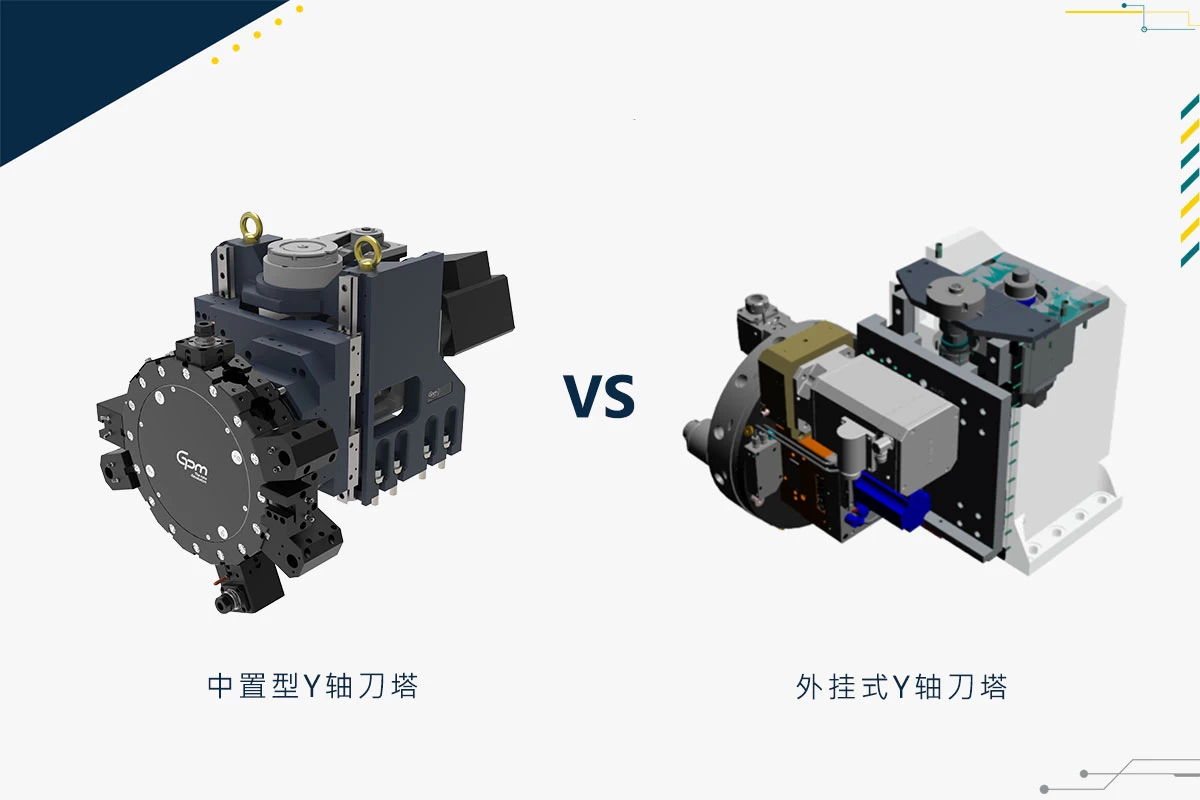

CNC机台的中置Y轴 vs 外挂Y轴，哪个更适合您？

一、简述

它是一种带Y轴的机型

二、Y轴的加工能力

Y 轴的功能可以显著提高复杂工件的加工能力，并且对多项加工工序（如高精度铣槽和 X 轴偏心钻孔）的加工精度有显著的改善作用。其主要优势包括：

• 充裕的 Y 轴行程
  Y 轴的行程为 100 mm (±50 mm)，这样的行程范围使得加工变得更加灵活高效，能够应对多样化的零件加工需求。
• 高刚性硬轨设计
  Y 轴线轨使用滚柱型式且采用大跨距的硬轨设计，并采用低重心结构，这样的设计可以显著提高机床的刚性。
  刚性增强能有效减少加工过程中的振动和变形，保证加工精度。
• 30˚ 的 X 轴与 Y 轴夹角设计
  X 轴与 Y 轴的夹角为 30˚，这样的设计能让刀塔的重心保持在床鞍滑轨范围内，从而确保加工过程中的稳定性和刚性。同时，这样的设计可以减少刀塔自重对加工精度的影响，减少变形，进一步提高加工精度。
• 提高铣槽精度
  透过 Y 轴的精确控制，能够实现高精度的铣槽加工，对于细致的工件加工尤其重要。

三、Y轴的配置

1. 外挂式 Y 轴配置

外挂式 Y 轴具有以下特点：

• 本体刚性强：外挂式 Y 轴具有强大的本体刚性，能够支持高精度和高稳定性的加工，尤其适用于需要大切削力的操作。
• 适用于单主轴／双主轴车床：该系统可以应用于单主轴或双主轴的车床，满足不同的加工需求。
• 二线轨及一螺杆设计：采用二线轨和一螺杆结构，提供更高的稳定性和精度。
• Y 轴行程±50~60mm：具有较大的行程范围（±50~60mm），能够进行更灵活的加工。
• 双重保障的刹车系统：标配 Y 轴电磁刹车，并且可以额外加装马达刹车系统，提供双重保障，防止运动过程中的不必要移动或震动。
• 切削力强：其切削力等同于标准的 434 型号，能够应对大负荷的切削需求。

2. 中置式 Y 轴配置

中置式 Y 轴在设计上注重高刚性和空间的利用，特点如下：

• 高刚性滚柱线轨架构：使用高刚性滚柱线轨结构，提升整体系统的精度和稳定性，特别适用于要求高精度的加工场合。
• 干涉小、节省空间：设计紧凑，干涉小，比传统设计节省 30% 的配置空间，有助于提高整体机床布局的效率。
• 大偏置量、额外增加 80mm：提供更多的配置空间，尤其适用于需要避开尾座的加工，增加了灵活性。
• 刀盘选择多样：可配置 BMT45、BMT55 或 BMT65 刀盘，根据不同的加工需求选择合适的刀盘规格。
• 双重刹车保护：除了 Y 轴马达本身具备煞车功能外，还可选择额外加装 Y 轴电磁煞车系统，实现双重保障，确保运动精度和安全。
• 适用于中轻切削：此配置更适用于中等至轻型的切削工作，适合精细加工和较低负载的工件。
• 应用面广：适用于配置斜床身的机型，并且支援单主轴单刀塔的加工方式。

外挂型

中置型

总结

两种配置各有优势，选择时需根据加工需求、工件特性及机床结构来决定。

• 外挂式：强调大行程和强切削力，适合需要高刚性和大负荷切削的应用，尤其在双主轴车床中有出色表现。
• 中置式：以高刚性和空间节省为特点，特别适合中轻切削的应用，能有效减少干涉并提高空间利用效率。
