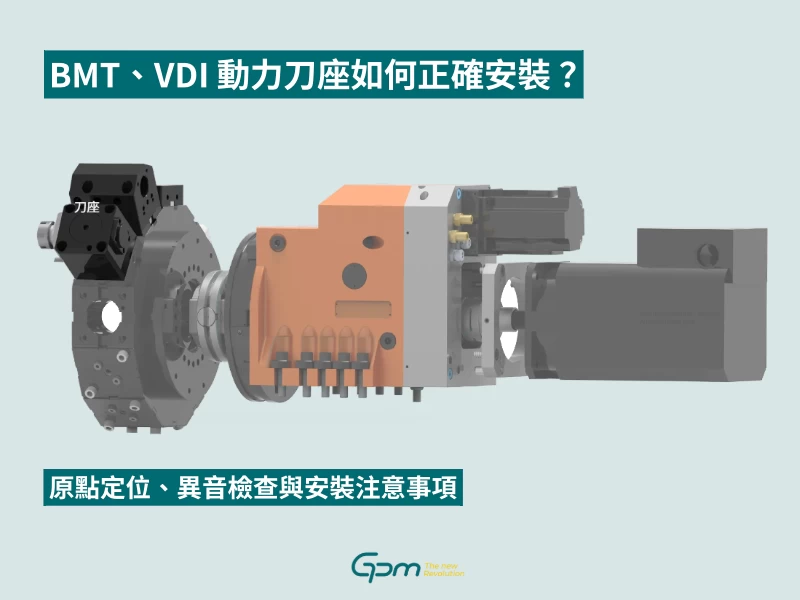

BMT、VDI 動力刀座如何正確安裝？原點定位、異音檢查與安裝注意事項

看似簡單的動力刀座安裝，實際上涉及動力機構原點、耦合位置及定位程序。若沒有完成正確定位，可能造成動力刀座定位不準、卡刀，甚至損壞動力刀座或齒輪箱的動力機構零件。

動力刀座出現異音時，應檢查哪些位置？

使用動力刀座時若出現異音，原始操作文件建議先移除所有動力刀座，再確認異音來源。檢查時可依序確認以下三個項目：

1. 異音是否來自動力機構本體。
2. 動力機構的耦合中心是否與刀盤加工位置產生偏移。
3. 動力刀座零件是否因長時間使用而磨耗。

在沒有確認異音來源前，不宜直接將問題歸因於動力刀座。先拆除刀座並檢查動力機構，有助於區分異音是來自傳動機構、耦合位置，還是刀座零件磨耗。

安裝動力刀座前，為什麼要確認原點位置？

安裝前必須確認動力機構位於正確的原點位置。不要在加工位置上安裝動力刀座，以免造成原點偏移。

動力刀座安裝前，可先確認：

• 動力機構是否已回到原點
• 動力機構與刀座的耦合位置是否正確
• 刀座相關零件是否有明顯磨耗
• 設備是否存在尚未排除的異音

BMT 與 VDI 的耦合方式及原點確認方式不同，因此應依照對應的動力刀座型式進行定位，不能將兩種安裝方式混用。

BMT-DIN 1809 動力刀座安裝注意事項

BMT-DIN 1809 動力機構與刀座耦合時，齒輪頭耦合齒必須位於原點狀態，才能進行換刀及旋轉。若耦合齒沒有停在原點，則不可進行換刀或旋轉動作。

安裝時還應確認齒輪頭耦合齒與刀盤孔位同心，並與導軌保持平行。如果刀塔停留在中間位置，或耦合位置不正確，同樣不應操作換刀及旋轉。

因此，BMT 動力刀座的安裝重點不是單純完成鎖固，而是先確認齒輪頭原點、耦合位置及刀盤孔位之間的關係。

圖1、BMT-DIN1809 動力機構與刀座耦合示意圖

圖2、BMT 齒輪頭原點位置示意圖

VDI-DIN 5480 動力刀座為什麼需要手動定位？

VDI-DIN 5480 動力刀座安裝前必須進行手動定位。文件所示的軸向齒輪箱與徑向齒輪頭原點位於三點鐘方向。

將 VDI 動力刀座安裝到刀盤前，應先手動旋轉刀座的耦合部位，確認耦合定位銷已卡入定位槽，再進行安裝。

若安裝前未先完成手動定位，可能造成：

• 動力刀座定位不準確
• 動力刀座卡住
• 動力刀座零件損壞
• 齒輪箱動力機構零件損壞

以上風險均為原始安裝文件明確列出的注意事項。

圖3、VDI-DIN5480 動力機構與刀座耦合示意圖

圖4、軸向齒輪箱與徑向齒輪頭三點鐘原點位置

圖5、VDI 定位銷與定位槽位置示意圖

BMT、VDI 動力刀座安裝前檢查清單

安裝前可依照以下項目逐一確認：

• 確認動力機構位於原點位置
• 不在加工位置直接安裝動力刀座
• 檢查耦合中心是否偏移
• 檢查刀座零件是否磨耗
• BMT 確認齒輪頭耦合齒位於原點
• VDI 安裝前完成手動定位
• VDI 確認定位銷已卡入定位槽
• 發現異音時，先移除刀座並檢查來源

結語

BMT 與 VDI 動力刀座具有不同的耦合與定位要求。安裝前確認動力機構原點、耦合位置及零件狀態，是避免定位不準、卡刀與零件損壞的重要步驟。

常見問題 FAQ

BMT 動力刀座未回原點可以換刀嗎？

不可以。BMT-DIN 1809 的齒輪頭耦合齒必須位於原點狀態，才能進行換刀及旋轉。

VDI 動力刀座可以直接安裝嗎？

不建議直接安裝。VDI-DIN 5480 動力刀座在安裝前必須手動定位，並確認耦合定位銷已卡入定位槽。

動力刀座出現異音時應如何處理？

應先移除動力刀座，再確認異音是否來自動力機構本體、耦合中心偏移或刀座零件磨耗。
