BMT、VDI 动力刀座如何正确安装？原点定位、异响检查与安装注意事项

看似简单的动力刀座安装，实际上涉及动力机构原点、耦合位置及定位程序。若没有完成正确定位，可能造成动力刀座定位不准、卡刀，甚至损坏动力刀座或齿轮箱的动力机构零件。

动力刀座出现异响时，应检查哪些位置？

使用动力刀座时若出现异响，原始操作文件建议先移除所有动力刀座，再确认异响来源。检查时可依序确认以下三个项目：

1. 异响是否来自动力机构本体。
2. 动力机构的耦合中心是否与刀盘加工位置产生偏移。
3. 动力刀座零件是否因长时间使用而磨损。

在没有确认异响来源前，不宜直接将问题归因于动力刀座。先拆除刀座并检查动力机构，有助于区分异响是来自传动机构、耦合位置，还是刀座零件磨损。

安装动力刀座前，为什么要确认原点位置？

安装前必须确认动力机构位于正确的原点位置。不要在加工位置上安装动力刀座，以免造成原点偏移。

动力刀座安装前，可先确认：

• 动力机构是否已回到原点
• 动力机构与刀座的耦合位置是否正确
• 刀座相关零件是否有明显磨损
• 设备是否存在尚未排除的异响

BMT 与 VDI 的耦合方式及原点确认方式不同，因此应依照对应的动力刀座型式进行定位，不能将两种安装方式混用。

BMT-DIN 1809 动力刀座安装注意事项

BMT-DIN 1809 动力机构与刀座耦合时，齿轮头耦合齿必须位于原点状态，才能进行换刀及旋转。若耦合齿没有停在原点，则不可进行换刀或旋转动作。

安装时还应确认齿轮头耦合齿与刀盘孔位同心，并与导轨保持平行。如果刀塔停留在中间位置，或耦合位置不正确，同样不应操作换刀及旋转。

因此，BMT 动力刀座的安装重点不是单纯完成锁固，而是先确认齿轮头原点、耦合位置及刀盘孔位之间的关系。

图1、BMT-DIN1809 动力机构与刀座耦合示意图

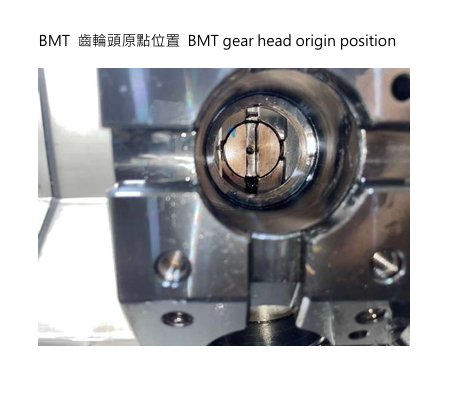

图2、BMT 齿轮头原点位置示意图

VDI-DIN 5480 动力刀座为什么需要手动定位？

VDI-DIN 5480 动力刀座安装前必须进行手动定位。文件所示的轴向齿轮箱与径向齿轮头原点位于三点钟方向。

将 VDI 动力刀座安装到刀盘前，应先手动旋转刀座的耦合部位，确认耦合定位销已卡入定位槽，再进行安装。

若安装前未先完成手动定位，可能造成：

• 动力刀座定位不准确
• 动力刀座卡住
• 动力刀座零件损坏
• 齿轮箱动力机构零件损坏

以上风险均为原始安装文件明确列出的注意事项。

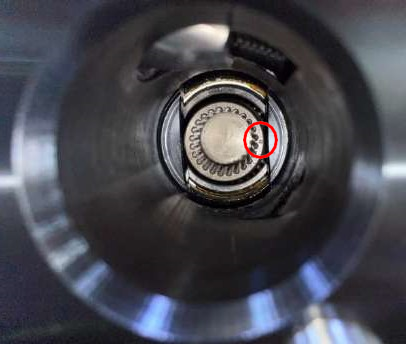

图3、VDI-DIN5480 动力机构与刀座耦合示意图

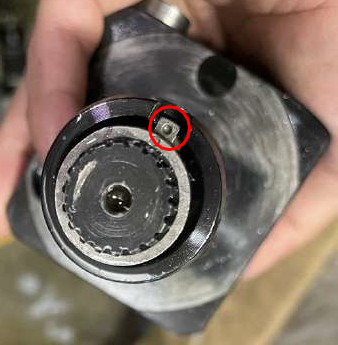

图4、轴向齿轮箱与径向齿轮头三点钟原点位置

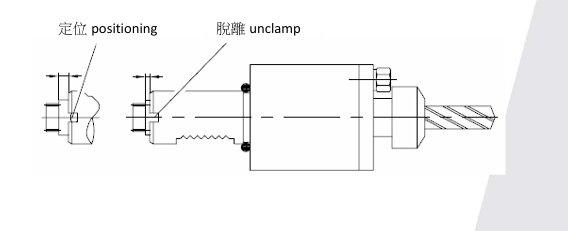

图5、VDI 定位销与定位槽位置示意图

BMT、VDI 动力刀座安装前检查清单

安装前可依照以下项目逐一确认：

• 确认动力机构位于原点位置
• 不在加工位置直接安装动力刀座
• 检查耦合中心是否偏移
• 检查刀座零件是否磨损
• BMT 确认齿轮头耦合齿位于原点
• VDI 安装前完成手动定位
• VDI 确认定位销已卡入定位槽
• 发现异响时，先移除刀座并检查来源

结语

BMT 与 VDI 动力刀座具有不同的耦合与定位要求。安装前确认动力机构原点、耦合位置及零件状态，是避免定位不准、卡刀与零件损坏的重要步骤。

常见问题 FAQ

BMT 动力刀座未回原点可以换刀吗？

不可以。BMT-DIN 1809 的齿轮头耦合齿必须位于原点状态，才能进行换刀及旋转。

VDI 动力刀座可以直接安装吗？

不建议直接安装。VDI-DIN 5480 动力刀座在安装前必须手动定位，并确认耦合定位销已卡入定位槽。

动力刀座出现异响时应如何处理？

应先移除动力刀座，再确认异响是否来自动力机构本体、耦合中心偏移或刀座零件磨损。
